本機床適用于電站、石油、化工、造船等行業中管件制造、管道安裝單位使用；是管件制作和管道施工焊接前管端坡口加工的關鍵設備。
本機床可配制不同的夾具，能加工φ820-φ1020直管和彎頭等的管端坡口；刀盤上配有角度刀架可加工壁厚大于14毫米的中高壓管道、浮動刀架可加工壁厚小于16毫米失園在5毫米內的低壓管道；角度刀架按不同管徑調節位置后由差動機構傳動進行切削加工；夾緊裝置采用平臺結構和柔性夾緊可擴大加工范圍和減少管件變形；管件找正采用動力頭左右手工移動和夾具平臺上下電動升降方法；電氣采用在操作箱上集中操作機床各動作，方便可靠。
本機床由動力頭、刀盤結構、床身結構、夾具平臺結構、電氣控制系統等五大部件組成。
1、坡口機的動力頭
本動力頭由電動機通過齒輪變速輸出六檔主軸速度和三種差動刀架進給速度；尾部還配有刀架電動快速進退機構，可以單獨或與差動進給同時使用。
2、坡口機的刀盤機構
本刀盤上可安裝角度刀架，應根據加工管徑大小需調節刀架相應位置，方可進行切削工作，角度刀架由差動速度傳動進行切削。
3、坡口機的床身機構
床身上安裝電動縱向進給機構、手動橫向調切機構、床身和拖板組件，電動縱向進給有快速和工進二種速度，二種速度可以單獨或同時同向或逆向一起工作。
4、夾具平臺機構
夾具座架上安裝平臺和電動升降機構，平臺上有縱、橫T型槽為安裝管件支座和柔性夾緊機構。
5、電氣控制系統
電器元件安裝在電氣專用箱內，操作元件安裝在懸掛式的操縱箱內，機床的動作均可操縱箱上操作

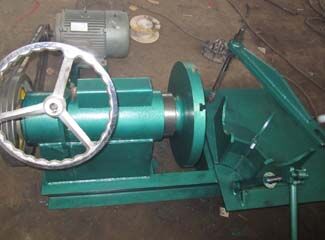

單頭坡口機
滄州奧程機械設備有限公司不只是生產坡口機，還生產彎頭機、彎管機、三通機、擴管機、壓力機等機械設備以及配套模具。
|
